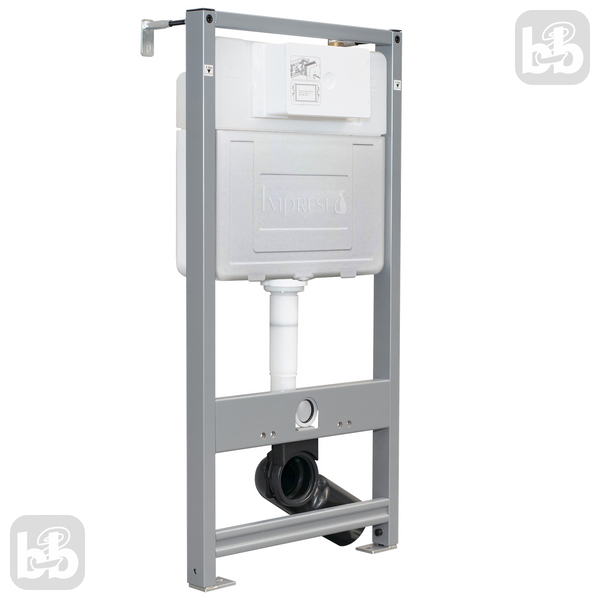

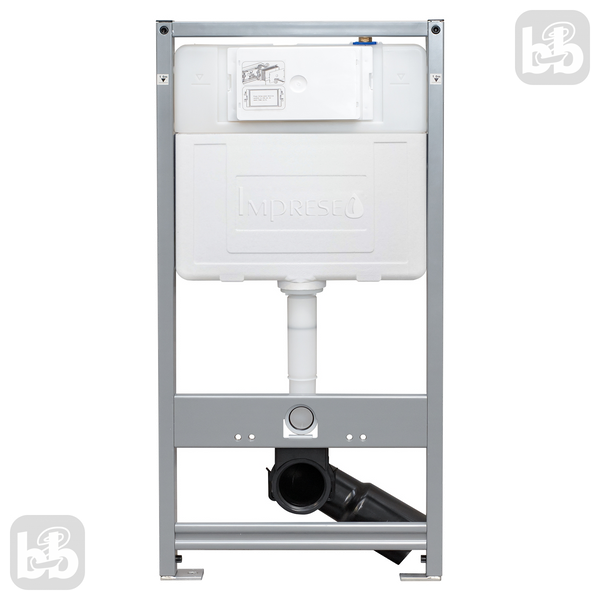

Інсталяція для унітазу Imprese i-FRAME i1210

i-FRAME i1210 інсталяція для унітазу (інсталяція, кріплення)

i-Frame – це суцільнолитий полімерний бачок, прогресивний наповнювальний клапан AZOR PLUS, максимально жорстка рама з трьома траверсами і вертикальними опорами, повний комплект кріплень для установки (в тому числі поворотні та посиленні кріплення), мала монтажна глибина від 94 мм, і багато інших переваг.

-

Характеристики інсталляції i1230
ТМ
IMPRESE, Чехія
Артикул
i1230
GTIN
8594160783573
Упаковка
1150*500*152 мм
Вага
15.75 кг брутто
Комплект модуля
Несуча монтажна рама с порошковим фарбуванням – 1 шт
Бачок у комплекті із запірним, наповнюючим і зливним
клапанами – 1 шт
Фановий відвід DN 110 PP з комплектом заглушок – 1 шт
Комплект патрубків для унітазу – 1 шт
Шпильки для кріплення унітазу M12 - 1 шт
Комплект кріплень рами дюбель М12 – 1 шт
Звукоізолююча прокладка с клейким шаром – 1 шт
Комплект штовхачів клавіші – 1 шт

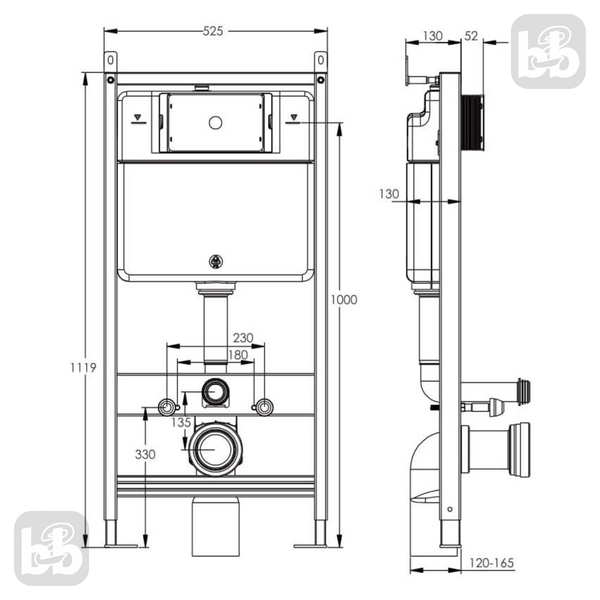

Розміри
489*1132*94 мм
Висота інсталяції
регульована 1132 мм + /-200 мм
Висота унітаза
420 ± 10 мм
Глибина установки
регульована 94-190 мм
Рама
сталь 2 мм, порошкове покриття, оцинковані опори
Змивний бачок
HDPE, цільний, двосторонній захист від конденсату, об'єм 7.5 л, подвійний змив

Заводське налаштування
наповнення бачка – 7 л, великий змив– 6 л, малий змив – 3 л
Регулювання змиву
на зливному клапані, великий змив – ступеневий регулятор 4.5, 6.0, 7.0 л, малий змив – безступеневий регулятор 1.5-4.0 л
Сертифікації
CE, Watermark
Підвід води
зверху, G1/2”, 0.02-1.0 МПа, латунний кран
Акустичний клас
DIN 4109 Level 3 <24dB (A)
Кріпильні елементи до підлоги
болти і дюбелі М12
Кріпильні елементи рами до стіни
регульовані сталеві шпильки М10 DIN912 з оцинкованими опорами, ключ у комплекті
Звукоізолююча прокладка
у комплекті, з клейким шаром
Міжосьові розміри кріплення унітазів
180 мм, 230 мм
Фанова труба
Ø90/110 мм
Патрубок для унітазу
Ø 110 мм, манжета Ø 102 мм
Зливний патрубок
Ø 45 мм, манжета Ø 55мм
Тест навантаження на унітаз
400 кг
Сумісність з панелями змиву
i7110, i7111, i7112, i7113, i7114*, i7115, i7116*,
i7117

ПЕРЕВАГИ ТА ОСОБЛИВОСТІ

• Великий вибір елегантних клавіш – більш 30 варіантів в різними дизайном, матеріалом, кольором та фактурою

• Жорстка рама за трьома траверсами

• Мала глибина - лише 94 мм

• Портальна нижня траверса – для більш зручного розташування фанового патрубку, особливо при вертикальному відводі

• Потужний профіль рами: сталь 2 мм, профіль 30*50 мм з антикорозійним покриттям – стандартні профілі 30*30 мм чи 30*40 мм

• Посилені металеві кріплення до стіни, до 190 мм – у комплекті, не пластикові, не штамповані

• Звукоізолююча прокладка – в комплекті, з клейким шаром

• Посилені закладні пластини для шпильок унітазу - 5 мм пластини, замість 2 витків різьби у тілі профілю

• Литі оцинковані упори до стіни – замість штампованих фарбованих

• Надміцні фосфатовані болти DIN912 M10 на кріпленнях до стіни та регулюванні висоти, ключ у комплекті

• Гайка наливного шлангу з накаткою – для зручного монтажу

• Латунний запірний кран з ручкою

• Великий сервісний люк для зручного обслуговування 250*165 мм – один за найбільших

• Легке регулювання великого і малого змиву на зливному клапані – великий змив 4.5, 6.0, 7.0 л, малий змив –1.5-4.0 л

• Еластична силіконова мембрана на зливному клапані

• Новий матеріал мембрани наливного клапану – EPDM, більш еластичний, довговічний та тихий

• Фільтр грубої очистки і складна структура наповнювального клапану, що перешкоджає забрудненню мембрани

• Резинові демпфери на штовхачах та клавіші – більш тиха робота механізму

• Легке регулювання довжини штовхачів через обмежувачі на рамці клавіші

• Сервісні інженери в усіх регіонах і склад запчастин

• Гарантія на інсталяцію 10 років, гарантія наявності запчастин – 20 років
